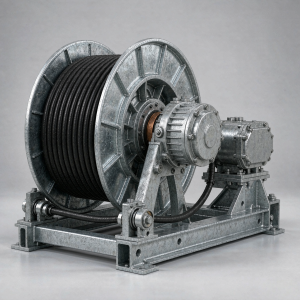

电缆卷盘
电机卷盘的核心不是“能转”，而是“张力始终对”。SP-CRM-060-060 采用磁耦合传动替代机械摩擦片，力矩随负载自动滑差，机构加速时不硬拽电缆、减速时不堆线；没有摩擦片也就没有磨损粉尘与定期更换，维护动作只剩年度检查。Φ600 mm 卷筒、60 m 有效长度，可容纳 4×16 mm² 动力缆加 12 芯控制缆；滑环组件为标准配置，碳刷可单独更换。卷筒与法兰热镀锌，室内外通用。
型号 1 · SP-CRS-040-030
- 产品链接名：/products/cable-reels/sp-crs-040-030
- 产品名：SP-CRS-040-030 弹簧驱动电缆卷盘 ｜ SP-CRS-040-030 Spring-Driven Cable Reel
- 一句话：Φ400 卷筒、30 m 有效长度的弹簧驱动卷盘，无需外部电源，随机机构移动自动收放电缆。
详情文案描述：有些设备取电本身就是难点——升降平台、临时工位、移动式检修车，现场不一定有控制电源给卷盘。SP-CRS-040-030 用发条弹簧储能，机构拉出电缆时弹簧上紧，回程时自动收卷，全程不需要电机与滑环控制；弹簧箱与卷筒隔离布置，更换弹簧不影响电缆接线。卷筒 Φ400 mm、有效长度 30 m，适配 3×2.5 mm² 加控制芯的小截面电缆。外壳为钢制喷塑，防护等级 IP54，适合室内与有遮棚的室外工位。
EN: Some equipment makes power supply the hard part — lift platforms, temporary stations, mobile service carts with no control supply on hand. A clock-spring stores energy as the cable is pulled out and rewinds it on return, with no motor or slip-ring control. The spring box is isolated from the drum so a spring change does not disturb wiring. Φ400 mm drum, 30 m effective length, for 3×2.5 mm² plus control cores.
参数 Item
单位 Unit
规格 Spec
备注 Notes
卷筒外径 Drum OD
mm
400
有效长度 Effective length
m
30
适配电缆 Cable
—
3×2.5 mm² + 控制芯
按载流量校核
额定电流 Rated current
A
25
额定电压 Rated voltage
V
450 / 750
AC
驱动方式 Drive
—
发条弹簧
无需外部电源
收放速度 Speed
m/min
≤ 40
防护等级 Protection
IP
IP54
外壳材质 Housing
—
钢制喷塑
环境温度 Temp.
℃
−20 ~ +60
应用：升降平台与高空作业车、移动检修工位、小型台车、舞台与展演设备、临时供电点。
型号 2 · SP-CRM-060-060
- 产品链接名：/products/cable-reels/sp-crm-060-060
- 产品名：SP-CRM-060-060 电机驱动电缆卷盘（磁耦合）｜ SP-CRM-060-060 Motor-Driven Cable Reel
- 一句话：Φ600 卷筒、60 m 有效长度的电机驱动卷盘，磁耦合恒张力收放，用于桥式起重机与转运台车。
详情文案描述：电机卷盘的核心不是“能转”，而是“张力始终对”。SP-CRM-060-060 采用磁耦合传动替代机械摩擦片，力矩随负载自动滑差，机构加速时不硬拽电缆、减速时不堆线；没有摩擦片也就没有磨损粉尘与定期更换，维护动作只剩年度检查。Φ600 mm 卷筒、60 m 有效长度，可容纳 4×16 mm² 动力缆加 12 芯控制缆；滑环组件为标准配置，碳刷可单独更换。卷筒与法兰热镀锌，室内外通用。
EN: The point of a motorised reel is not that it turns, but that tension stays right. A magnetic coupler replaces friction plates, slipping as load changes so the cable is neither yanked on acceleration nor piled up on deceleration — and there is no wear dust or plate replacement, only an annual inspection. Φ600 mm drum, 60 m of 4×16 mm² plus 12-core control, standard slip ring with replaceable brushes, hot-dip galvanised drum and flanges.
参数 Item | 单位 Unit | 规格 Spec | 备注 Notes |
卷筒外径 Drum OD | mm | 600 |
|
有效长度 Effective length | m | 60 | 三层以内缠绕 |
适配电缆 Cable | — | 4×16 mm² + 12×1.5 mm² |
|
额定电流 Rated current | A | 63 |
|
额定电压 Rated voltage | V | 690 |
|
滑环 Slip ring | — | 标准配置，碳刷可换 |
|
驱动方式 Drive | — | 电机 + 磁耦合 | 恒张力 |
收放速度 Speed | m/min | ≤ 80 | 与行走同步 |
电机功率 Motor | kW | 0.75 |
|
防护等级 Protection | IP | IP55 |
|
环境温度 Temp. | ℃ | −20 ~ +60 |
|
应用：桥式/门式起重机、转运台车、堆垛机、污水处理刮泥机、舞台吊挂机构。
型号 3 · SP-CRM-080-120
- 产品链接名：/products/cable-reels/sp-crm-080-120
- 产品名：SP-CRM-080-120 电机驱动电缆卷盘（重载型）｜ SP-CRM-080-120 Heavy-Duty Motor-Driven Reel
- 一句话：Φ800 卷筒、120 m 有效长度，磁耦合重载卷盘，用于门机、堆取料机与大型行走设备的中长距离供电。
详情文案描述：120 m 的卷绕长度意味着电缆自重已经参与设计。SP-CRM-080-120 以 Φ800 mm 卷筒控制缠绕层数不超过三层，避免深层挤压导致电缆变形；磁耦合器按最大拉力 1.5 倍选型，机构在 100 m/min 行走下仍能保持恒定张力。卷筒、法兰与支架整体热镀锌，海边工况可选不锈钢轴与加强防腐涂层。滑环仓独立密封，更换碳刷不需打开电缆腔，检修可在 30 min 内完成。
EN: At 120 m the cable’s own weight enters the design. A Φ800 mm drum keeps winding within three layers to avoid deep-layer compression; the magnetic coupler is sized at 1.5× maximum pull so tension stays constant at 100 m/min travel. Drum, flanges and frame are hot-dip galvanised, with stainless shafts and upgraded coating for coastal sites. A separately sealed slip-ring compartment allows brush changes in about 30 minutes.
参数 Item | 单位 Unit | 规格 Spec | 备注 Notes |
卷筒外径 Drum OD | mm | 800 | 缠绕 ≤ 3 层 |
有效长度 Effective length | m | 120 |
|
适配电缆 Cable | — | 4×35 mm² + 控制缆 | 按载流量校核 |
额定电流 Rated current | A | 125 |
|
额定电压 Rated voltage | V | 690 |
|
滑环 Slip ring | — | 独立密封仓，碳刷可换 |
|
驱动方式 Drive | — | 电机 + 磁耦合 | 最大拉力 1.5 倍余量 |
收放速度 Speed | m/min | ≤ 100 |
|
电机功率 Motor | kW | 2.2 |
|
防护等级 Protection | IP | IP55（可选 IP65） |
|
防腐等级 Corrosion | — | 热镀锌 / C4 可选 |
|
应用：港口门机、堆取料机、装船机、大型龙门吊、矿山移动破碎站、料场行走设备。
型号 4 · SP-CRF-100-200
- 产品链接名：/products/cable-reels/sp-crf-100-200
- 产品名：SP-CRF-100-200 变频驱动电缆卷盘 ｜ SP-CRF-100-200 VFD Cable Reel
- 一句话：Φ1000 卷筒、200 m 有效长度的变频驱动卷盘，收放速度与机构实时同步，用于 RTG 轮胎吊市电改造。
详情文案描述：RTG 油改电的关键件就是这台卷盘。SP-CRF-100-200 用变频器闭环控制收放速度，跟随大车行走编码器信号，同步误差控制在 5% 以内；机构加速、减速、点动时电缆张力平稳，不会出现“甩缆”或“松缆拖地”。Φ1000 mm 卷筒、200 m 有效长度，支持 690 V / 1000 V 供电；滑环可按需配置光纤通道，把控制与视频信号一并送上机。变频器内置张力曲线，可在现场按电缆规格重新标定。
EN: This reel is the critical component in an RTG electrification retrofit. Closed-loop VFD control follows the gantry encoder, holding sync error within 5% so tension stays smooth through acceleration, braking and inching — no cable throw, no dragging. Φ1000 mm drum, 200 m, 690 V or 1000 V; fibre channels available in the slip ring for control and video. Tension curves are field-recalibratable per cable type.
参数 Item | 单位 Unit | 规格 Spec | 备注 Notes |
卷筒外径 Drum OD | mm | 1000 |
|
有效长度 Effective length | m | 200 |
|
适配电缆 Cable | — | 4×95 mm² + 光纤/控制 |
|
额定电流 Rated current | A | 250 |
|
额定电压 Rated voltage | V | 690 / 1000 |
|
驱动方式 Drive | — | 变频闭环（VFD） | 同步误差 ≤ 5% |
收放速度 Speed | m/min | ≤ 120 | 跟随行走编码器 |
电机功率 Motor | kW | 5.5 |
|
滑环 Slip ring | — | 动力 + 控制 + 光纤可选 |
|
防护等级 Protection | IP | IP55（可选 IP66） |
|
环境温度 Temp. | ℃ | −25 ~ +55 | 港口工况 |
应用：RTG 轮胎式场桥市电改造、RMG 轨道式场桥、大型装卸设备、长距离行走机构。
型号 5 · SP-CRF-120-350
- 产品链接名：/products/cable-reels/sp-crf-120-350
- 产品名：SP-CRF-120-350 变频重载电缆卷盘 ｜ SP-CRF-120-350 Heavy-Duty VFD Cable Reel
- 一句话：Φ1200 卷筒、350 m 有效长度，面向岸桥与超长行程重载设备的高压变频卷盘。
详情文案描述：岸桥的供电卷盘是“单点失效即停线”的部件，设计余量必须给足。SP-CRF-120-350 按 350 m 卷绕、中压 6–24 kV 或低压大电流两种制式设计，卷筒 Φ1200 mm、结构件按 2 倍额定拉力校核；变频驱动配双编码器冗余，主编码器故障时自动切换，不中断收放。滑环仓按 IP66 设计并配加热除湿，避免海边昼夜温差结露导致爬电。整机可选在线监测：张力、转速、层数、绝缘电阻四项数据上传，接入港机远控系统。
EN: A ship-to-shore power reel is a single point of failure, so margins must be real. Designed for 350 m of 6–24 kV medium voltage or low-voltage high-current cable, with a Φ1200 mm drum and structural parts rated at 2× nominal pull. Dual encoders give redundancy — a primary failure switches automatically without stopping the reel. The IP66 slip-ring housing has anti-condensation heating, and tension, speed, layer count and insulation resistance can be streamed to the crane’s remote-control system.
参数 Item | 单位 Unit | 规格 Spec | 备注 Notes |
卷筒外径 Drum OD | mm | 1200 | 结构按 2 倍拉力校核 |
有效长度 Effective length | m | 350 |
|
适配电缆 Cable | — | 中压 6–24 kV / 低压大电流 | 按项目制式 |
额定电流 Rated current | A | 500（低压）/ 400（中压） |
|
额定电压 Rated voltage | V | 690 ~ 24,000 |
|
驱动方式 Drive | — | 变频 + 双编码器冗余 |
|
收放速度 Speed | m/min | ≤ 150 |
|
电机功率 Motor | kW | 11 |
|
滑环仓 Protection | IP | IP66 + 加热除湿 | 防凝露 |
在线监测 Monitoring | — | 张力/转速/层数/绝缘电阻 | 可接入远控 |
环境温度 Temp. | ℃ | −30 ~ +55 | 海洋大气 C5 |
应用：岸桥 STS、大型卸船机、超长行程堆取料机、矿山大型移动设备、海上风电施工装备。
核心优势
岸桥的供电卷盘是“单点失效即停线”的部件，设计余量必须给足。SP-CRF-120-350 按 350 m 卷绕、中压 6–24 kV 或低压大电流两种制式设计，卷筒 Φ1200 mm、结构件按 2 倍额定拉力校核；变频驱动配双编码器冗余，主编码器故障时自动切换，不中断收放。滑环仓按 IP66 设计并配加热除湿，避免海边昼夜温差结露导致爬电。整机可选在线监测：张力、转速、层数、绝缘电阻四项数据上传，接入港机远控系统。
